Automatyczna ostrzarka pił widiowych CNC 650-810 ABM

Producent:

12
miesięcy gwarancji
Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

SPECYFIKACJA PRODUKTU

Maszyny z serii CNC posiadają 7 w pełni sterowanych numerycznie osi roboczych, system chłodzenia, sterowanie PC, wyświetlacz LCD. Obróbka grzbietu oraz czoła zębowego (przyłożenia lub natarcia) odbywa się w jednym cyklu, dla różnych kształtów zębowych. Urządzanie posiada unikalny system szybkiego przemieszczania tarczy szlifierskiej oraz możliwość dowolnego programowania profilu/kształtu zębowego ostrza.

Ostrzenie grzbietu zębowego

Ostrzenie czoła zębowego

DANE TECHNICZNE



CNC-650

CNC-810

Zewnętrzna średnica piły tarczowej

80 - 650 mm

80-800 mm

Średnica otworu piły tarczowej

Min. 12 mm

Min. 12 mm

Grubość ostrza

Maks. 6 mm

Maks. 6 mm

Podziałka zębów piły

Maks. 100 mm

Maks. 100 mm

Kąt szlifowania

-10˚ - +30˚

-10˚ - +30˚

Kąt fazowania

+45˚

+45˚

Zewnętrzna średnica tarczy szlifierskiej

125 mm

125 mm

Średnica otworu tarczy szlifierskiej

32 mm

32 mm

Przepływ płynu chłodzącego

50 l/min

50 l/min

Pojemność zbiornika chłodziwa

110 l

110 l

Mikro-krokowy szybki posuw

50 mm/s

50 mm/s

Servo szybki posuw

150 mm/s

150 mm/s

Napięcie operacyjne

~3,5 kW

~3,5 kW

Waga netto/brutto

895/950 kg

985/1050 kg

Wymiary

130 x 200 x 200 cm

125 x 185 x 215 cm

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

  • 7 osi sterowanych numerycznie CNC,
  • Wszystkie komponenty mechaniczne pokryte specjalnym materiałem nierdzewnym oraz utwardzane,
  • Gotowe programy form zębowych,
  • Ostrzy wszystkie dostępne profile zębowe w jednym cyklu, dla pił używanych w przemyśle drzewnym,
  • Niezależny wybór prędkości szlifowania dla ostrzenia powierzchni płaskich, prawych oraz lewych,
  • Maksymalny zewnętrzny wymiar średnicy piły tarczowej 650 lub 800 mm (w zależności od wybranej maszyny),
  • Zacisk z użyciem silnika mikrokrokowego zapewnia automatyczną kontrolę odległości zaciskowej, momentu obrotowego oraz grubości ostrza w odniesieniu do własnego środka ukosowania,
  • Indywidualna regulacja różnic dla szerokości i wysokości płaskości grzbietu zęba dla formy potrójnego zęba,
  • Centralny system smarowania dla zmniejszenia intensywności konserwacji oraz zwiększenia żywotności urządzenia,
  • Całkowicie zamknięte urządzenie, z wydzielona szafka elektryczna oraz kabiną roboczą,
  • Przygotowana do chłodzenia olejem,

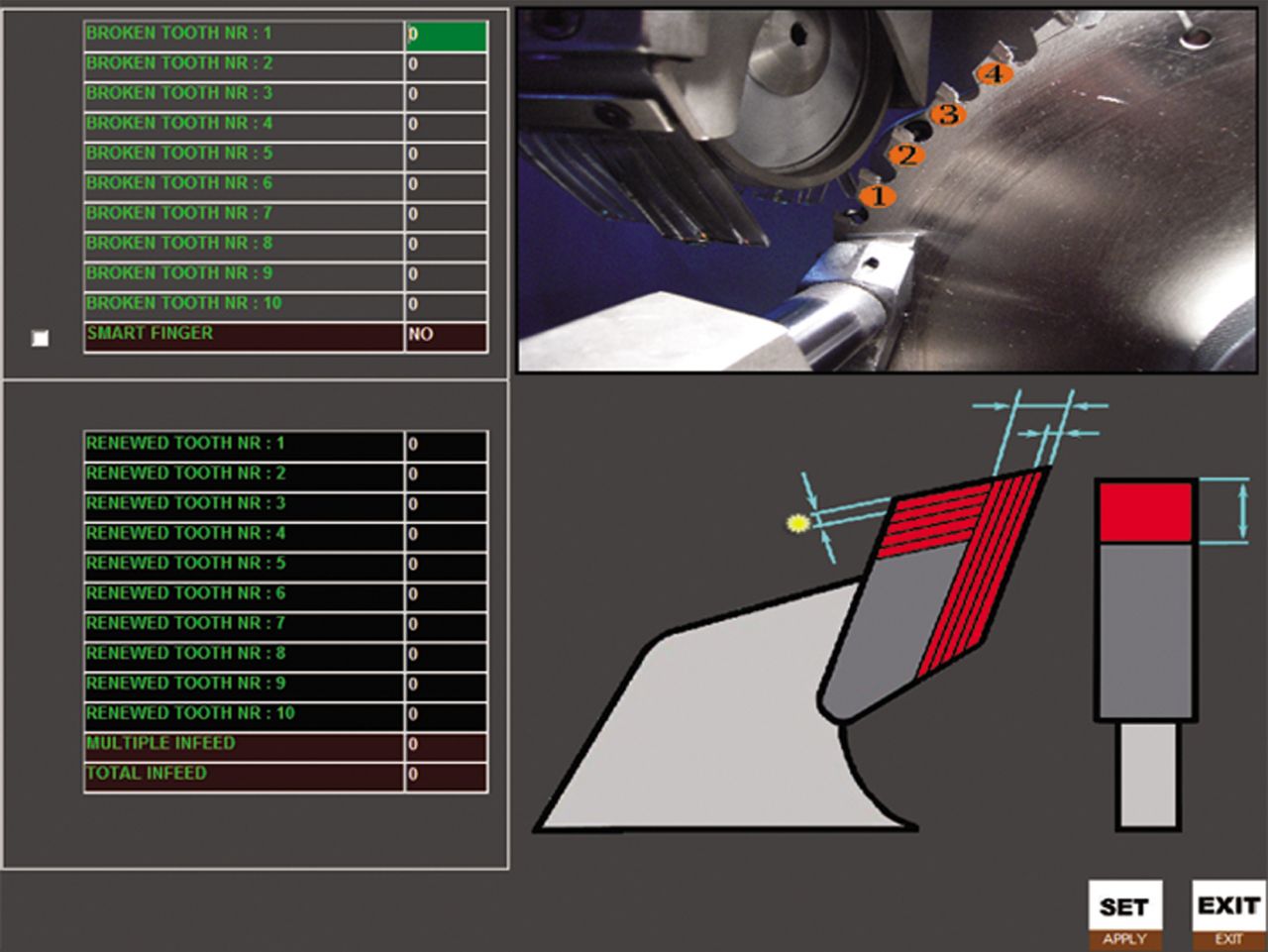

  • Urządzenie z przyjaznym interfejsem dla łatwego użytkowania przez operatora,
  • Solidna konstrukcja umieszczona w ergonomicznej kabinie.
  • Specjalne oprogramowanie dla ostrzenia pił z wpustami (piły do wielopił) oraz dwustronnych nacinających pił (nacinająco-rozdzielających)
  • Maszyna zgodna z normami bezpieczeństwa CE.
