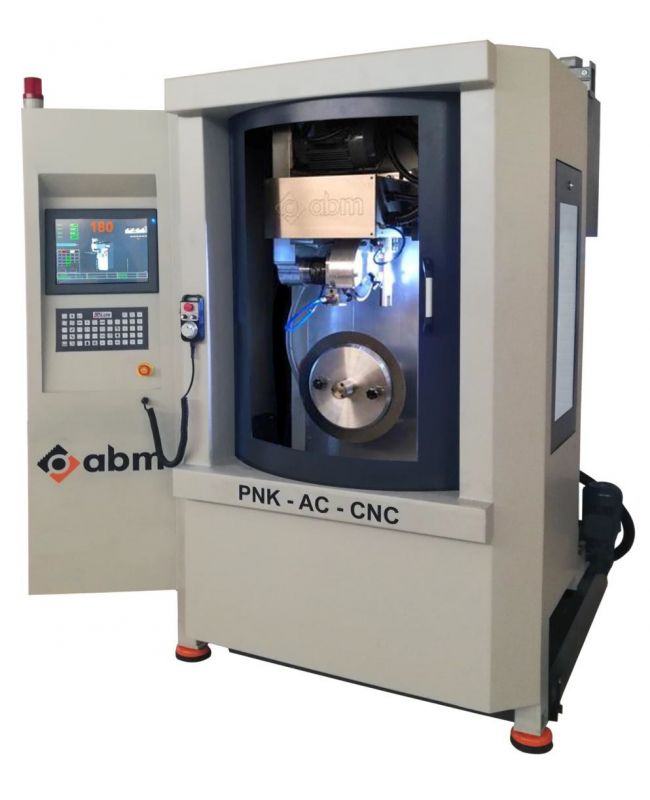

Automatyczna ostrzarka CNC pił tarczowych ze stali szybkotnącej PNK-AC-CNC ABM

Narzędzia do maszyn

Projektowanie linii

lista producentów

Producent:

miesięcy gwarancji

Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

DRUKUJ STRONĘ PRODUKTU pdf

SPECYFIKACJA PRODUKTU

Ostrzarka PNK-AC-CNC zapewnia w pełni automatyczną obróbkę pił tarczowych ze stali szybkotnącej HSS, włącznie z operacją usuwania zęba, wstawiania oraz ponownego ostrzenia i fazowania dla wszystkich profili zębowych. PNK-AC-CNC jest idealną maszyną dla kompletnej obróbki metalowych pił tarczowych. Gwarantuje ona optymalną jakość ostrzenia, przy wykorzystaniu najnowszych zdobyczy technologii. Wszelkie dane obrabianej piły tarczowej wprowadzane są do maszyny za pomocą panelu sterowania. Szybka i precyzyjna regulacja za pomocą manulnych uchwytów impulsyjnych.

DANE TECHNICZNE

Zewnętrzna średnica piły tarczowej	80 - 810 mm
Średnica automatycznego fazowania	220 - 810 mm
Grubość ostrza	Maks. 8 mm
Wymiary tarczy szlifierskiej CBN	Śr. 200 mm x 32 mm
Wymiary zeszklonej tarczy szlifierskiej	Śr. 150/200 mm x 20 mm
Moc silników tarcz szlifierskich	3 kW
Typ chłodziwa	Emulsja olejowa
Ciśnienie chłodziwa	10 Bar
Ostrzone profile zębowe	A, AV, AW, B, BW, C, Hz, O
Ilość silników	7
Napięcie operacyjne	380V, 3 fazy, 50-60 Hz
Moc całkowita	~8,5 kW
Waga netto/brutto	1100/1125 kg
Wymiary	210 x 200 x 210 cm

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

Sterowane numerycznie 4 osie z napędem serwo,
System sczytywania laserowego dla automatycznego pomiaru średnicy piły oraz obliczenia liczby zębów,
Wybór języka panelu sterowania,
Sterowanie PC (system operacyjny Windows),
Maksymalny wymiar średnicy zewnętrznej piły tarczowej 810 mm,
Wybór profilu zębowego do ostrzenia z panelu sterowania,
Ostrzenie wszystkich powszechnie stosowanych profili zębowych w jednym cyklu,
Automatyczne fazowanie,
Wprowadzenie wymiaru grubościowego piły z panelu sterowania,
Automatyczne obliczenie podziałki zębowej,
Absolutna dokładność podziałki zębowej,
Ładowanie programów ostrzenia poprzez połączenie internetowe (jeśli wymagane),
Centralne smarowanie,
17" wyświetlacz LCD panelu sterowania,
Regulacja procesu ostrzenia oraz prędkości obrotowej tarczy szlifierskiej,
Głowica tarczy szlifierskiej przemieszczająca się po liniowych prowadnicach,
Ostrzenie i produkcja pił przy użyciu tarczy typu CBN, usuwanie zębów za pomocą tarczy zeszklonej,
Płynne ostrzenie fazujące nawet dla ostrz ze zużytymi prawymi-lewymi skosami zębowymi,
Zintegrowana z systemem wyciągowym,
System chłodzenia czystym olejem,
Całkowicie zamknięta kabina dla bezpieczeństwa operatora,
Łatwa w obsłudze,
Sztywna konstrukcja,
Ergonomiczna kabina dla łatwego załadunku/rozładunku,
Maszyna zgodna z normami bezpieczeństwa CE.
