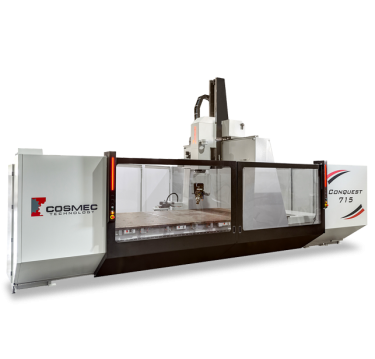

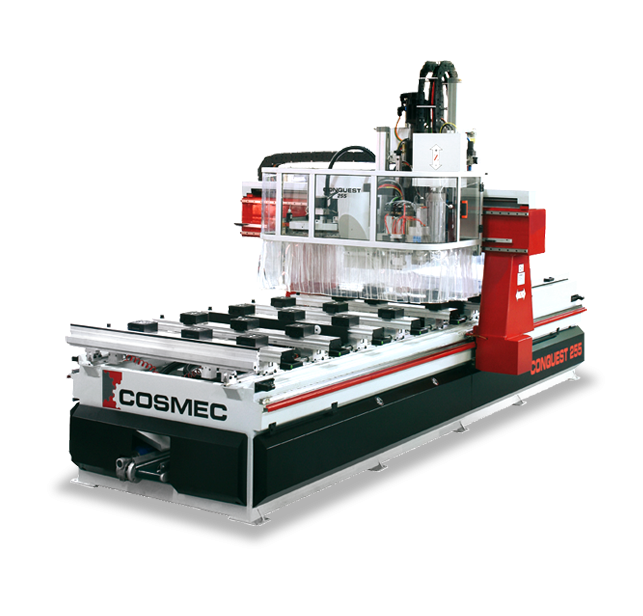

Centrum obróbcze CONQUEST 255-515-715 COSMEC

Producent:

12
miesięcy gwarancji
Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

SPECYFIKACJA PRODUKTU

Wymagająca obróbka, przy zachowaniu absolutnej precyzji

Centrum obróbcze CONQUEST to doskonały kompromis między ceną, a jakością. Zaprojektowany z ruchomym mostkiem (suwnicą) i stałym stołem, maszyna pozwala na obróbkę grubych paneli z największą dokładnością, dzięki zastosowaniu zamkniętej ramy. Wysoka prędkość wszystkich osi znacznie skraca czasy cyklu roboczego.

Stół roboczy dostosowany pod każdą potrzebę

Stół roboczy wykonany jest z bakelitu i może używać jednego lub dwóch oddzielnych obszarów podciśnienia, do mocowania elementów. Na życzenie klienta na stole mogą znajdować się specjalne wysuwane ograniczniki i przyssawki o różnych rozmiarach, aby zwiększyć elastyczność operacji maszyny. Grubość panelu wynosi 250 mm.

Elastyczna konfiguracja

Ta maszyna jest również bardzo wszechstronna w konfiguracji zespołów operacyjnych: dodatkowo główne elektrowrzeciono, dostępne jest zarówno z mocowaniami ISO 30 i HSK F63 oraz wyposażona w obracany i przesuwany 12-pozycyjny magazynek narzędziowy, możliwe jest zastosowanie drugiego zespołu roboczego zgodnie z życzeniem klienta (zespół tnący, poziomy router lub inne elektrowrzeciono). Wrzeciono główne można wyposażyć w obrotową oś sterowaną CNC o zakresie rotacji 360°, aby wykonywać prace z kątowymi agregatami w różnych kierunkach. Jednostka wiertnicza może być wyposażona w różną ilość niezależnych wrzecion pionowych i poziomych na osiach X i Y. Maszynę wyposażono w sterowanie numeryczne OSAI z serii 10 z interfejsem PC i podręczny kontroler, która umożliwia łatwy test działających programów.

Materiały, w których może pracować to centrum obróbcze:
  • Alucobond®,
  • Aluminium,
  • Materiału kompozytowe i do modelowania,
  • Tworzywo sztuczne,
  • Drewno.

DANE TECHNICZNE

DANE TECHNICZNE

CONQUEST 255

CONQUEST 515

CONQUEST 715

Skoki osiowe

X: mm. 2630
Y: mm. 1990
Z: mm. 430

X: mm. 3250
Y: mm. 1990
Z: mm. 430

X: mm. 3280
Y: mm. 2590
Z: mm. 430

Obszar roboczy

mm. 2580 x 1300

mm. 3170 x 1600

mm. 3220 x 2200

Maks. grubość przesuwanej płyty

mm. 250/500/700/1000

mm. 250/500/700/1000

mm. 250/500/700/1000

Prędkość wektorowa

85 mt/min

85 mt/min

85 mt/min

Prędkość liniowa

60 mt/min

60 mt/min

60 mt/min

Obroty wrzeciona

500-20000 rpm

500-20000 rpm

500-20000 rpm

Moc wrzeciona

Kw. 6,6 / 7,5 / 11

Kw. 6,6 / 7,5 / 11

Kw. 6,6 / 7,5 / 11

Uchwyt narzędziowy

ISO 30 - HSK F63

ISO 30 - HSK F63

ISO 30 - HSK F63

Moc falownika

Kw. 11 / 15

Kw. 11 / 15

Kw. 11 / 15

Wydajność pompy próżniowej

100 / 180 / 250 mc/h

100 / 180 / 250 mc/h

100 / 180 / 250 mc/h

Standardowe sterowanie NC

OSAI serii 10 z PC

OSAI serii 10 z PC

OSAI serii 10 z PC

Automatyczny magazynek narzędziowy

12-pozycyjny

12-pozycyjny

12-pozycyjny

DANE INSTALACYJNE

CONQUEST 255

CONQUEST 515

CONQUEST 715

Ciśnienie robocze powietrza

7 bar

7 bar

7 bar

Przyłącz układu powietrznego

G 3/8"

G 3/8"

G 3/8"

Króciec odciągu powietrza

mm. 160

mm. 160

mm. 160

Zużycie powietrza dla odciągu

1300 mc/h

1300 mc/h

1300 mc/h

DANE PRZESYŁKI

CONQUEST 255

CONQUEST 515

CONQUEST 715

Waga

2610 Kg

4150 Kg

6140 Kg

Wymiary maszyny spakowanej

mm. 5400 x 2330 x 2500

mm. 6500 x 2300 x 2500

mm. 6500 x 2300 x 2500
