Centrum obróbcze CONQUEST 3200-6200 COSMEC

Producent:

12
miesięcy gwarancji
Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

SPECYFIKACJA PRODUKTU

Perfekcyjne połączenie routera z obrabiarką punktową

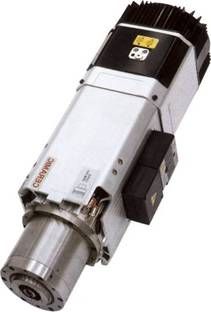

Centra obróbcze CONQUEST mod. 3200, 4200, 5200, 6200 to idealne kombinacje routera CNC z jego solidnością i dokładnością oraz maszyną punktową (PTP), jeśli chodzi o szybkość i elastyczność. Jedną z głównych cech tego urządzenia jest otwarta rama (mostek), która pozwala na łatwe ładowanie i rozładowywanie dużych elementów. Ponadto istnieje możliwość wyposażenia maszyny w kanałowy stół bakelitowy lub zestaw ruchomych supportów oraz przyssawek. W obu przypadkach, grubość obróbcza płyty wynosi 300 mm. To urządzenie jest wyposażone w elektrowrzeciono o mocy 7,5 kW i dwa automatyczne magazynki narzędziowe: ruchomy, typu karuzelowego z 8 pozycjami i pomocniczy, umieszczony na kolumnie ramy, z 2 lub 4 pozycjami, gdzie wszystkie kątowe agregaty dostępne na rynku mogą być zamontowane.

Maszyna o wymaganych przez klienta parametrach

Różnorodność konfiguracji tego urządzenia pozwala spełnić wszelkie wymagania klienta. Razem z głównym elektrowrzecionem możesz mieć niezależny zespół wiercący (13 niezależnych wrzecion pionowych, 4 wrzeciona poziome dla osi X i 2 dla osi Y), jednostkę orientowaną o mocy 2,2 kW do routingu poziomego z jednym lub dwoma wylotami, orientowany zespół tnący do mocy 7,5 kW z jednym lub dwoma wylotami lub alternatywnie drugie elektrowrzeciono z magazynkiem narzędziowym. Na życzenie elektrowrzeciono może być wyposażone w oś obrotową. To urządzenie jest wyposażone w umieszczoną zewnętrznie szafą elektryczną, wraz z sterowaniem numerycznym OSAI z serii 10, interfejsem Windows i podręcznym kontrolerem.

Materiały, w których może pracować to centrum obróbcze:
  • Drewno.

DANE TECHNICZNE

DANE TECHNICZNE

3200

4200

5200

6200

Skoki osiowe

X: mm. 3970
Y: mm. 1940
Z: mm. 520

X: mm. 4970
Y: mm. 1940
Z: mm. 520

X: mm. 5970
Y: mm. 1940
Z: mm. 520

X: mm. 6970
Y: mm. 1940
Z: mm. 520

Obszar roboczy

mm. 3200 x 1300/1800

mm. 4200 x 1300/1800

mm. 5200 x 1300/1800

mm. 6200 x 1300/1800

Maks. grubość przesuwanej płyty

mm. 300/500

mm. 300/500

mm. 300/500

mm. 300/500

Prędkość wektorowa

110 mt/m

110 mt/m

110 mt/m

110 mt/m

Obroty wrzeciona

500/24.000 rpm

500/24.000 rpm

500/24.000 rpm

500/24.000 rpm

Moc wrzeciona (S1)

Kw. 7,5/10/13,5/15

Kw.7,5/10/13,5/15

Kw. 7,5/10/13,5/15

Kw. 7,5/10/13,5/15

Uchwyt narzędziowy

ISO 30 - HSK F63

ISO 30 - HSK F63

ISO 30 - HSK F63

ISO 30 - HSK F63

Liczba pozycji tylnego magazynka narzędziowego

N° 8

N° 8

N° 8

N° 8

Liczba pozycji dodatkowego magazynka narzędziowego

N° 4/12/20

N° 4/12/20

N° 4/12/20

N° 4/12/20

Moc falownika

Kw. 11/15

Kw. 11/15

Kw. 11/15

Kw. 11/15

Wydajność pompy próżniowej

100 / 250 / 500 mc/h

100 / 250 / 500 mc/h

100 / 250 / 500 mc/h

100 / 250 / 500 mc/h

Standardowe sterowanie NC

OSAI serii 10

OSAI serii 10

OSAI serii 10

OSAI serii 10

DANE INSTALACYJNE

3200

4200

5200

6200

Maks. absorbowana moc

Kw. 35

Kw. 35

Kw. 35

Kw. 35

Ciśnienie robocze powietrza

6 bar

6 bar

6 bar

6 bar

Przyłącz układu powietrznego

G 3/8"

G 3/8"

G 3/8"

G 3/8"

Średnica króćca odciągu powietrza

mm. 200

mm. 200

mm. 200

mm. 200

Zużycie powietrza dla odciągu

2650 mc/h

2650 mc/h

2650 mc/h

2650 mc/h

DANE PRZESYŁKI

3200

4200

5200

6200

Waga

5870 Kg.

6420 Kg.

7130 Kg.

8080 Kg.

Wymiary maszyny spakowanej

mm. 5700 x 2320 x 2450

mm. 6700 x 2320 x 2450

mm. 7700 x 2320 x 2450

mm. 8700 x 2320 x 2450
