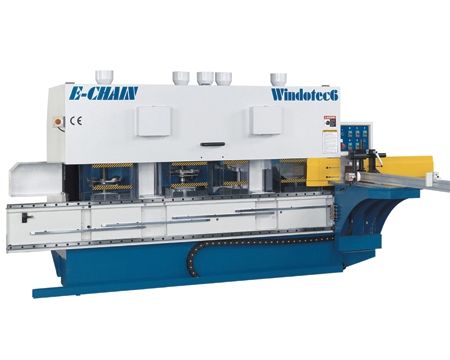

Czopiarka jednostronna ECT typu Windotec firmy E-CHAIN, posiada następujące podzespoły:

Stół roboczy - Powierzchnia stołu roboczego poddana obróbce chromowania. Jednostka wyposażona w poziome oraz pionowe pneumatyczne siłowniki dla bezpiecznego zamocowania obrabianego przedmiotu. Dodatkowo, automatyczne urządzenia sterujące (opcjonalnie).

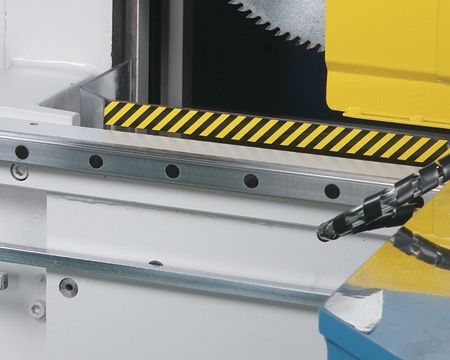

Precyzyjne prowadnice liniowe - Stół roboczy zamontowany na precyzyjnej prowadnicy liniowej dla dokładnego i sprawnego posuwu elementów.

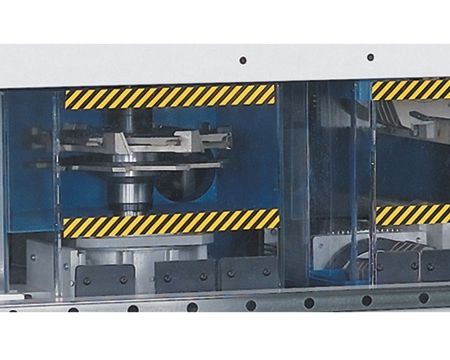

Akrylowe osłony - Wszystkie urządzenia robocze wyposażone są w akrylowe osłony, dla zwiększenia bezpieczeństwa operatora maszyny.

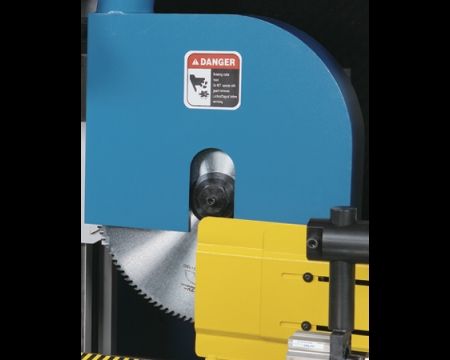

Piła główna.

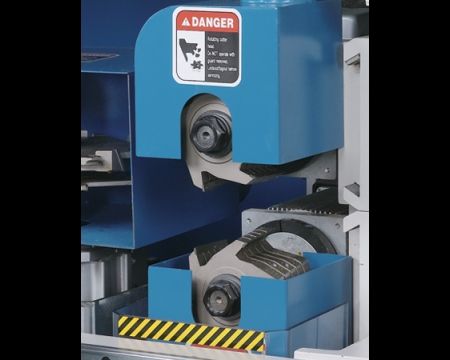

Poziomy system frezujący - Funkcjonalne poziome, dolne i górne urządzenie frezarskie. Poszczególne modele serii Windotec wyposażone są w różne konfiguracje zespołów pracujących.

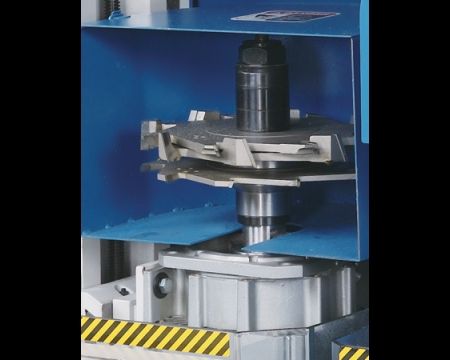

Pionowy system frezujący - Poszczególne modele serii Windotec wyposażone są w różne konfiguracje zespołów pracujących.

DANE TECHNICZNE

SPECYFIKACJA	ECT-Windotec 3	ECT-Windotec 5	ECT-Windotec 6
Stół roboczy
Rozmiar	800 x 400mm	800 x 400mm	800 x 400mm
Długość prowadnicy	2400mm	2400mm	2400mm
Sprężone powietrze	2pcs	2pcs	2pcs
System piły głównej
Moc silnika	5hp	5hp	5hp
Prędkość wrzeciona	3000rpm(50Hz)	3000rpm(50Hz)	3000rpm(50Hz)
Średnica wrzeciona	30mm	30mm	30mm
Średnica tarczy piły	450mm	450mm	450mm
Maks. wysokość cięcia	150mm	150mm	150mm
Górne i dolne poziome wrzeciona
Moc silnika	-	3hp x 2pcs	3hp x 2pcs
Prędkość wrzeciona	-	3000rpm(50Hz)	3000rpm(50Hz)
Średnica wrzeciona	-	40mm	40mm
Długość wrzeciona	-	150mm	150mm
Średnica tarczy	-	160mm	160mm
Pierwsze pionowe wrzeciono
Moc silnika	10hp	10hp	10hp
Prędkość wrzeciona	3000rpm(50Hz)	3000rpm(50Hz)	3000rpm(50Hz)
Średnica wrzeciona	40mm	40mm	40mm
Długość wrzeciona	180mm	180mm	180mm
Średnica frezu	350mm	350mm	350mm
Drugie pionowe wrzeciono
Moc silnika	-	-	10hp
Prędkość wrzeciona	-	-	3000rpm(50Hz)
Średnica wrzeciona	-	-	40mm
Długość wrzeciona	-	-	180mm
Średnica frezu	-	-	350mm
Waga
Waga netto	1850kg	2200kg	2450kg
Waga brutto	2000kg	2350kg	2600kg
Wymiary
Rozmiar maszyny	2080x2700x1900mm	2740x2700x1900mm	3190x2700x1900mm
Rozmiar paczki	2290x2000x2100mm	2850x2000x2100mm	3300x2000x2100mm
