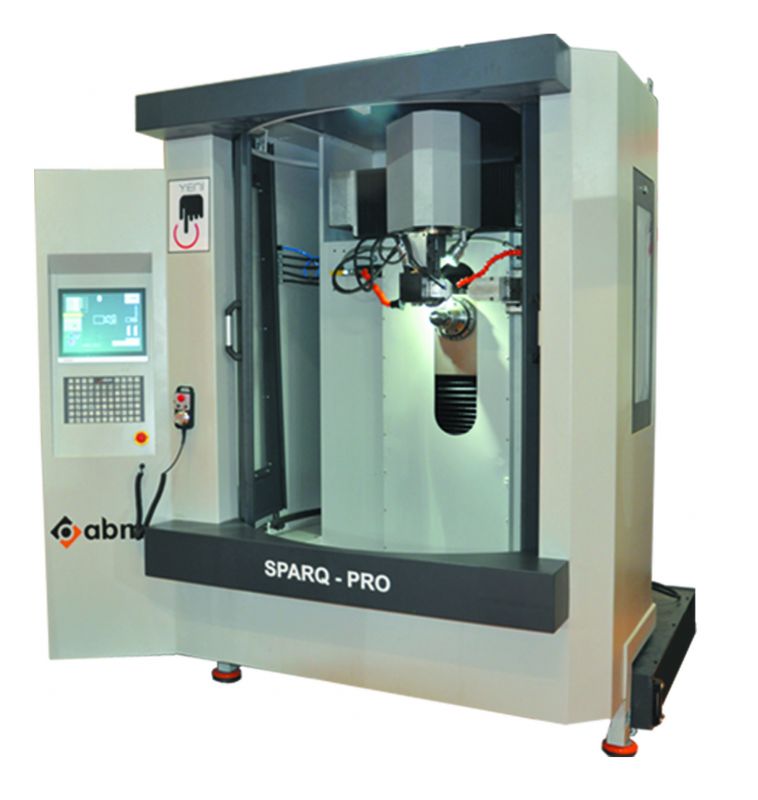

Dyskowa erozyjna ostrzarka narzędzi diamentowych SPARQ-PRO ABM

Z powodu czasowego problemu z wysyłaniem zapytania przez formularz kontaktowy prosimy korespondencję kierować bezpośrednio na email: info@77bluemachine.pl

Narzędzia do maszyn

Projektowanie linii

lista producentów

Producent:

miesięcy gwarancji

Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

DRUKUJ STRONĘ PRODUKTU pdf

SPECYFIKACJA PRODUKTU

Ostrzarka erozyjna SPARQ-PRO jest przeznaczona do produkcji i serwisowania narzędzi diamentowych PCD. Proces erozyjny przeprowadzany jest przy jednym ustawieniu za pomocą zintegrowanego systemu pomiarowego. W celu osiągnięcia wysokiej precyzji i jakości obróbki, konstrukcja maszyny wykonana jako jeden złożony, pojedynczy blok.

Głównie 3 typy narzędzi mogą być wytwarzane na SPARQ PRO: piły tarczowe, frezy śrubowe / frezy chwytowe, noże i frezy profilowe.

DANE TECHNICZNE

Maks. średnica zewnętrzna narzędzia	600 mm
Typ uchwytu	ISO 40
Maks. waga narzędzia	20 kg
Maks. długość ostrzenia	150 mm
Zakres kątowy ostrzenia	360˚
Kąt fazowania	360˚
Średnica dysku	125/150 mm
Średnica otworu dysku	60 mm
Przepływ płynu chłodzącego	120 l/min
Pojemność zbiornika chłodziwa	200 l
Min. zapotrzebowanie powietrza	6 Bar
Moc całkowita	9 kW
Waga netto/brutto	3250/3600 kg
Wymiary	260x120x240 cm

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

Wszystkie komponenty mechaniczne pokryte specjalnym materiałem nierdzewnym oraz utwardzane,
W pełni numerycznie sterowane 5 osi CNC, z systemem wrzeciona bezpośredniego dzięki dodatkowej 6-stej osi serwomotorowej,
Zintegrowany system pomiarowy dla kompleksowego definiowania narzędzi,
Unikalny interfejs operatora dla produkcji i serwisu narzędzi,
Wyświetlacz 17" LCD oraz interfejs roboczy w dowolnym, wybranym języku,
Złożony, pojedynczy blok korpusu maszynowego konstrukcji ABM zapewnia wysoką sztywność oraz doskonałą jakość wykończenia powierzchni narzędziowych,
Szeroki zakres konstrukcyjny dla obrabiania popularnych narzędzi diamentowych,
Duża objętość oraz wysokie ciśnienie płynu chłodzącego zapewnia najlepsze warunki dla przeprowadzania procesów erozyjnych,
Inteligentne serwomotory nie wymagające kalibracji i ustalania punktów zerowych,
Precyzyjny system silnikowy ISO 40 sterujący głowicą podzielnicy,
Centralny system smarowania,
Komputer wewnętrzny z systemem operacyjnym Windows® umożliwiający aktualizację oprogramowania maszyny poprzez łącze internetowe lub pamięć flash,
Generator erozyjny specjalnie zaprojektowany przez ABM,
Filozofia otwartego oprogramowania zapewniająca nieograniczoną zdolność programowania.
Sztywna konstrukcja maszyny w ergonomicznej kabinie,
Maszyna zgodna z normami bezpieczeństwa CE.
