SPECYFIKACJA PRODUKTU

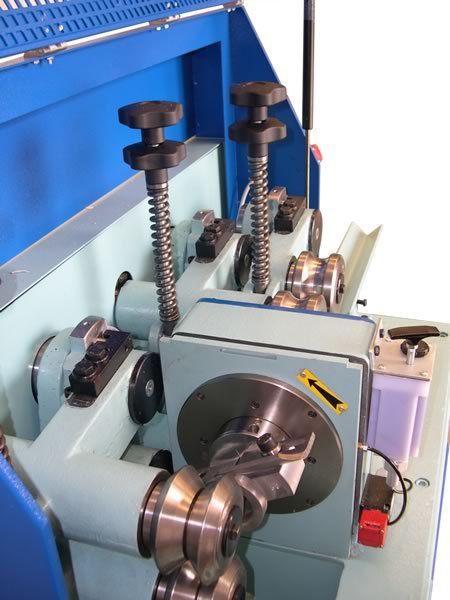

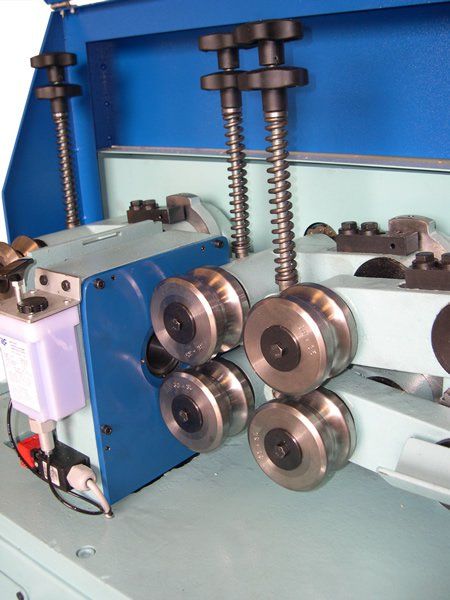

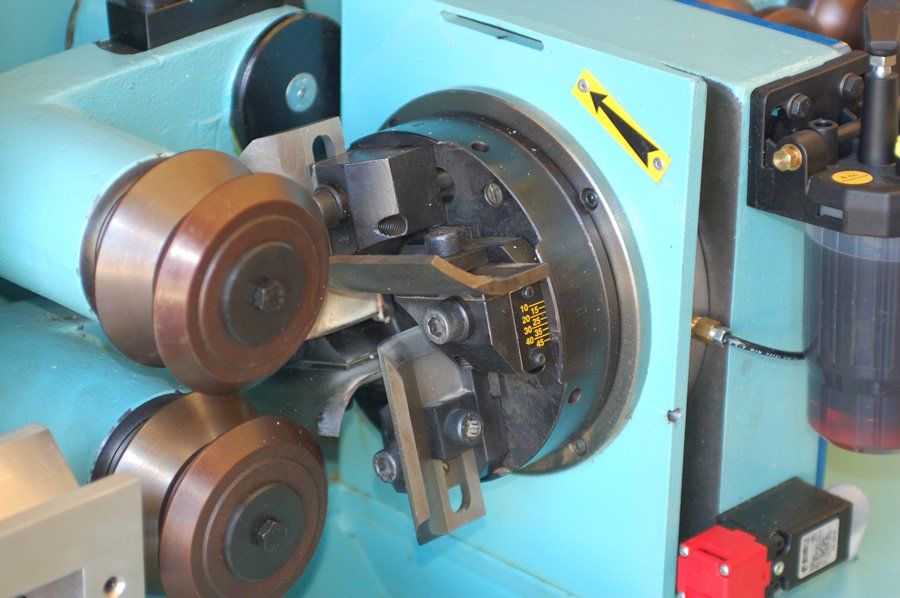

Automatyczna obtaczarka nadająca się do średniej i masowej produkcji drążków prostych (i lekko zakrzywionych dla modeli TV65 i TV80) z różnego typu drewna, jak również tworzyw sztucznych, grafitu i innych materiałów, o średnicy końcowej od 5 m do 45, 65, 80 mm (maksymalna średnica zależna od typu maszyny). W urządzeniu zamontowana jest głowica narzędziowa o stałej wielkości średnicy, która musi być wymieniana dla uzyskania innych wymiarów średnicowych elementu końcowego lub głowica narzędziowa o regulowanej wielkości średnicy (wyłącznie dla obróbki drewna) dla wytwarzania produktów o wymiarach średnicy od 10 do 45 mm (głowica DV45 w mod. TV45) lub od 15 do 65 mm (głowica DV65 w mod. TV65 oraz TV80) przy użyciu tej samej głowicy.

Maszyna ta może osiągnąć maksymalną wydajność produkcyjną na poziomie 25 m/min oraz może wytwarzać uchwyty dla mioteł, narzędzi rolniczych, parasoli oraz lasek do podpierania, drążków dla zasłon, komponentów dla urządzeń sportowych oraz muzycznych instrumentów, mocowań dla łóżeczek dziecięcych, elementów stołów, krzeseł, mebli, poręczy schodowych i innych półproduktów dla dalszej obróbki toczenia.

Ponadto w modelu TV65 istnieje możliwość zamontowania specjalnego urządzenia narzędziowego do wykonywania okrągłych drążków z spiralnym rowkowaniem dla wykonywania kołków stosowanych w produkcji mebli, okien oraz ram drzwiowych.

DANE TECHNICZNE

Model	TV45	TV65	TV80
Minimalna średnica elementu końcowego	5 mm	5 mm	5 mm
Maksymalna średnica elementu końcowego	45 mm	65 mm	80 mm
Minimalna długość elementu obrabianego	350 mm	350 mm	350 mm
Maksymalna długość elementu obrabianego	Nieograniczona	Nieograniczona	Nieograniczona
Wydajność produkcyjna	2,8 / 25 m/min	2 / 17 m/min	1 / 13 m/min
Napięcie silników	400 V/ 50 Hz	400 V/ 50 Hz	400 V/ 50 Hz
Moc silnika obrotowej głowicy	5,5 kW	5,5 kW	5,5 kW
Moc przekładni dla regulowanego posuwu	0,75 kW	0,75 kW	0,75 kW
