SPECYFIKACJA PRODUKTU

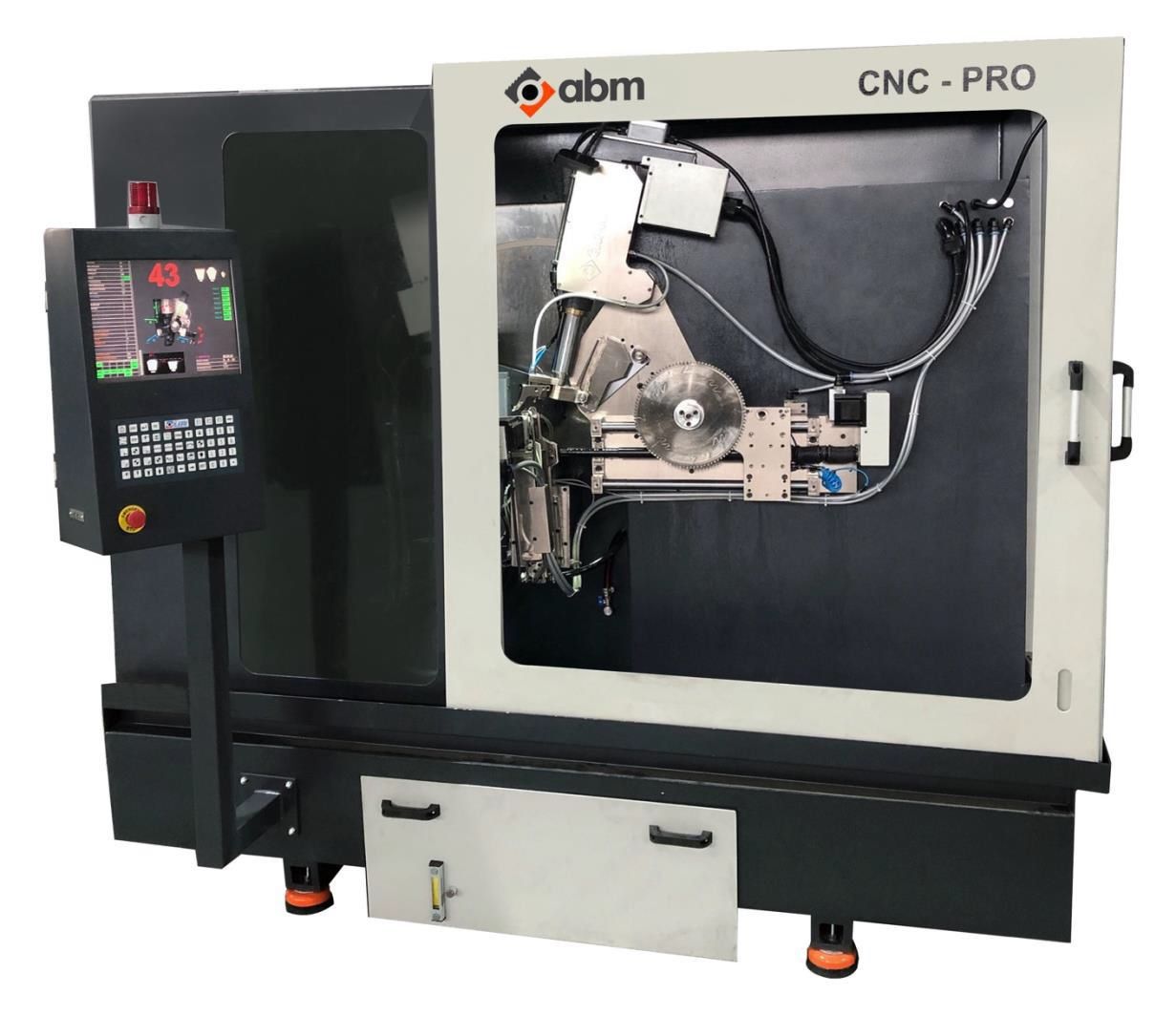

Maszyna CNC-PRO 1300 charakteryzuje się dużą prędkością pracy, dzięki 7 numerycznie sterowanym osią wykonującym czołowe i grzbietowe ostrzenie wszystkich form zębowych pił widiowych o średnicy do 1300 mm, przeznaczonych do cięcia drewna, płyt wiórowych, płyt MDF, PVC oraz aluminium, w jednym cyklu dzięki systemowi podwójnej ściernicy. Ostrzenie zapewnia czystą i bezuszkodzeniową krawędź cięcia na zastosowanych materiałach.

Wszystkie operacje są proste, w odniesieniu do jednego szlifowanego zęba. Wszystkie pozostałe regulacje wykonywane są automatycznie poprzez numeryczną kontrolę osi CNC. Wszystkie geometrie zębowe wykonywane są w jednym pojedynczym przejściu.

DANE TECHNICZNE

Zewnętrzna średnica piły tarczowej	100 - 1300 mm
Średnica otworu piły tarczowej	Min. 12 mm
Grubość ostrza	Maks. 6 mm
Podziałka zębów piły	Maks. 100 mm
Kąt szlifowania	(- 10˚) - (+ 30˚)
Kąt fazowania	± 45˚
Zewnętrzna średnica tarczy szlifierskiej	125 mm (Wierzchołek) 160 mm (Czoło)
Średnica otworu tarczy szlifierskiej	32 mm
Przepływ płynu chłodzącego	50 l/min
Pojemność zbiornika chłodziwa	~ 110 l
Całkowita moc	5,5 kW
Napięcie operacyjne	380 V, 3 fazy, 60 Hz
Waga netto/brutto	1020/1070 kg
Wymiary	170 x 210 x 200 cm

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

Wszystkie komponenty mechaniczne pokryte specjalnym materiałem nierdzewnym oraz utwardzane,
7 osi w pełni sterowanych numerycznie CNC,
Automatyczne omijanie nadłamanych zębów oraz zmienna podziałka indeksująca dzięki zastosowaniu specjalnego palca posuwu,
Unikalne oprogramowanie dla nowo wstawionych zębów oraz produkcji ostrz pił,
Wyświetlacz LCD oraz interfejs roboczy w wybranym języku,
Podwójny system ostrzenia, dzięki zastosowaniu dwóch oddzielnych tarcz szlifierskich dla ostrzenia powierzchni czołowej oraz grzbietowej zębów pił,
Gotowe programy form zębowych oraz nielimitowana pamięć do programowania nowych programów,
Ostrzy wszystkie dostępne profile zębowe w jednym cyklu, dla pił używanych w przemyśle drzewnym i metalurgicznym,
Niezależny wybór prędkości szlifowania dla ostrzenia powierzchni płaskich, prawych oraz lewych,
Maksymalny zewnętrzny wymiar piły tarczowej 1300 mm,
Zacisk z użyciem silnika mikrokrokowego zapewnia automatyczną kontrolę odległości zaciskowej, momentu obrotowego oraz grubości ostrza w odniesieniu do własnego środka ukosowania,
Indywidualna regulacja szerokości płaskości grzbietu oraz różnicy wysokości dla trapezowego kształtu zębowego,
Centralny system smarowania dla zmniejszenia intensywności konserwacji oraz zwiększenia żywotności urządzenia,
Całkowicie zamknięte urządzenie, z wydzielona szafka elektryczna oraz kabiną roboczą,
Przygotowana do chłodzenia olejem,
Urządzenie z przyjaznym interfejsem dla łatwego użytkowania przez operatora,
Solidna konstrukcja umieszczona w ergonomicznej kabinie.
Specjalne oprogramowanie dla ostrzenia pił dla wielopił oraz dwustronnych noży zgarniających (rozdzielających),
Maszyna zgodna z normami CE.
