Automatyczna ostrzarka CNC pił tarczowych HSS oraz CERMET PRESTIGE ABM

Narzędzia do maszyn

Projektowanie linii

lista producentów

Producent:

miesięcy gwarancji

Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

DRUKUJ STRONĘ PRODUKTU pdf

SPECYFIKACJA PRODUKTU

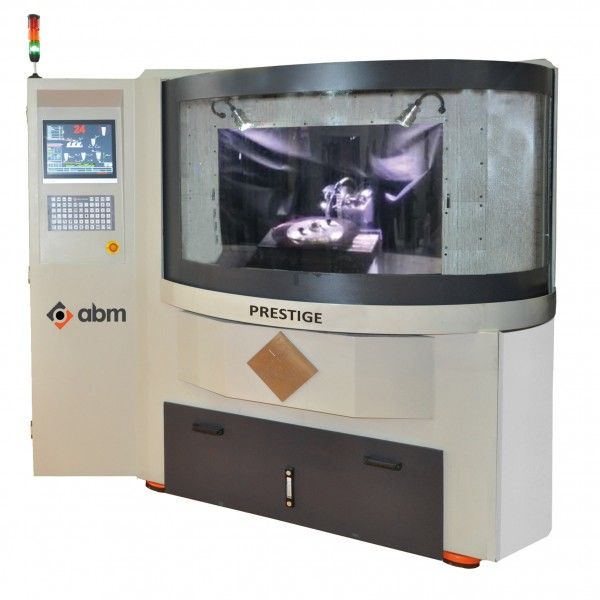

PRESTIGE został zaprojektowany w odpowiedzi na wysokie zapotrzebowanie na produkcje pił tarczowych i usługi szlifowania (ostrzenia). Maszyny ABM nowej generacji minimalizują pracę operatora, dzięki zastosowaniu kompaktowej budowy korpusu maszyny, możliwe jest szlifowanie wszystkich dostępnych geometrii zębowych. Maszyna wysokiej wydajności. Ostrzarka CNC PRESTIGE, przeznaczona jest do szlifowania wszystkich dostępnych geometrii zębowych dla pił tarczowych HSS oraz CERMET w jednym przejściu, zapewniając przy tym najlepszej jakości obróbkę. Maszyna dostępna z opcjonalnym agregatem nacinającym ząb (dla pił z „łamaczem wiórów”).

DANE TECHNICZNE

Zewnętrzna średnica piły tarczowej	80 - 630 mm (opcja: maks.: 800 mm)
Wymagane ciśnienie sprężonego powietrza	min. 6 Bar
Wymiary ściernicy borazonowej CBN	Æ 200 x 32 mm
Prędkość pracy	Zmienna od 0,5 mm/s do 20 mm/s
Przepływ płynu chłodzącego	100 l/min
Pojemność zbiornika chłodziwa	~ 120 l
Zakres prędkości posuwu	1 do 7 s / ząb
Ilość silników	11
Obsługiwane geometrie zębowe	A, AV, AW, B, BW, C, Hz, O
Moc całkowita	~10,5 kW
Napięcie operacyjne	380V 3 fazy
Waga netto/brutto	2800/2900 kg
Wymiary	200 x 250 x 195 cm

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

6 osi NC sterowanych serwomotorami,
Kompletne szlifowanie profilu i faz zębowych w jednym cyklu,
Opcjonalny agregat nacinający ząb („łamacz wiórów”),
Opcjonalna oś D sterowana serwomotorowo (ukosowanie),
Wybór języka panelu sterowania,
Sterowanie PC (system operacyjny Windows),
Możliwość wyboru programu szlifowania z panelu sterowania,
Ostrzenie wszystkich powszechnie stosowanych profili zębowych w jednym cyklu,
Zintegrowany czujnik pomiarowy,
Funkcja automatycznego ustawiania poprzez system lasera pomiarowego,
Automatyczne wyznaczenie grubości ostrza piły, zarówno poprzez czujnik pomiarowy lub ręczne wprowadzenie wartości w panelu sterowania,
Automatyczne wyznaczenie kompensacji, poprzez czujnik pomiarowy,
Gromadzenie danych o liczbie zębów oraz średnicy piły tarczowej, poprzez system lasera pomiarowego,
15″ dotykowy ekran panelu sterowania,
Maksymalna średnica zewnętrzna piły 630 mm (opcja: 800 mm)
Pneumatyczny zacisk ostrza,
Całkowicie zamknięta kabina, dla bezpieczeństwa operatora,
Prosta w obsłudze,
Sztywna podstawa,
Zmienna prędkość ostrzenia,
Ergonomiczna konstrukcja kabiny dla łatwej operacji załadunku/rozładunku piły,
Niezależna regulacja prędkości ostrzenia i indeksowania,
Opcjonalny system filtracji powietrza,
Automatyczny system centralnego smarowania,
Śledzenie „na żywo” poprzez połączenie internetowe.
Przystosowana do chłodzenia olejem szlifierskim,
Maszyna zgodna z normami bezpieczeństwa CE.
