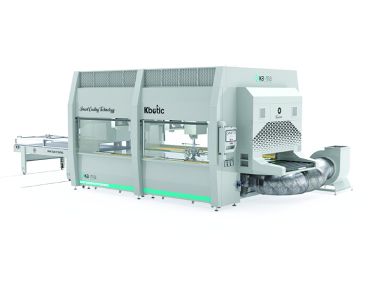

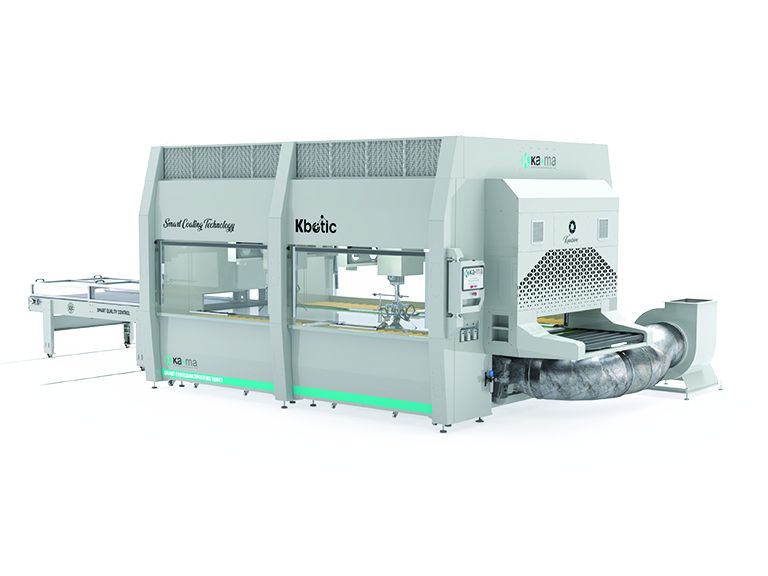

K-BOTIC to wieloosiowy robot lakierniczy nowej generacji, który został zaprojektowany i opracowany do zrobotyzowanego lakierowania natryskowego produktów w kształcie paneli oraz umożliwia malowanie krawędzi i profili powierzchni produktów z taką samą jakością jak ich płaskie powierzchnie. Dzięki elastycznej konstrukcji K-BOTIC można skonfigurować zgodnie z wszelkimi potrzebami. Może być wyposażony w maksymalnie 2 kartezjańskie ramiona robota i do 10 pistoletów natryskowych.

DANE TECHNICZNE

Maks. prędkość pracy przenośnika	8 m/min (falownik)
Liniowa prędkość lakierowania	1,5 – 2 m/min
Efektywna wysokość robocza	150 mm
Efektywna szerokość robocza	1.200 mm
Efektywna długość robocza	2.800mm
Wydajność odciągu powietrza	18.000 m3/h
Wartość przepływu odciągu powietrza	1,5 – 2 m/min
Wydajność powietrza wtłaczanego	50.000 m3/h (falownik)
Wartość przepływu powietrza wtłaczanego	1,5 – 4,5 m/min (falownik)
Całk. zapotrzebowanie na sprężone powietrze	6 Bar, 80 l/min / 1.250 l /min (bez/z pistoletami)
Zużycie energii elektrycznej przenośnika z kamerą kontroli jakości	1,5 kW/h
Zużycie energii elektrycznej maszyny K-BOTIC	24 kW/h
Wymiary przenośnika z kamerą kontroli jakości	4.100 x 4.150 x 2.150 mm
Waga przenośnika z kamerą kontroli jakości	750 kg
Wymiary maszyny K-BOTIC	6.600 x 5.100 x 3.350 mm
Waga maszyny K-BOTIC	11.750 kg

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

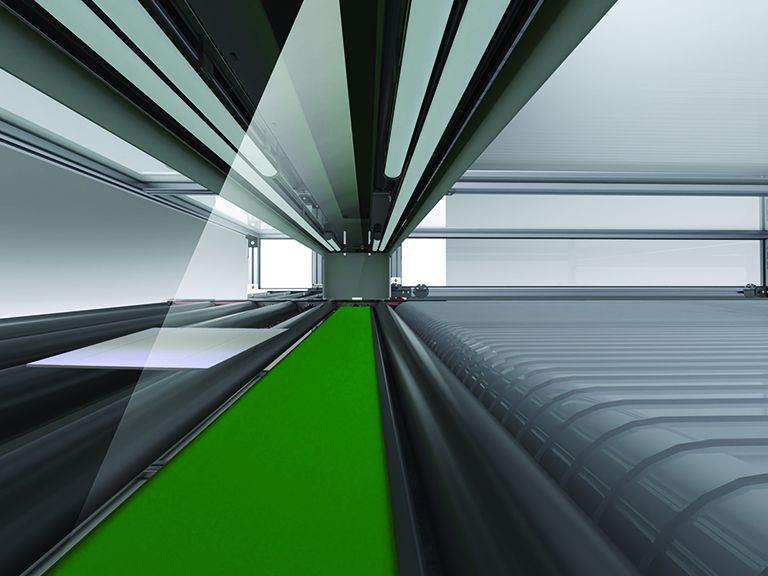

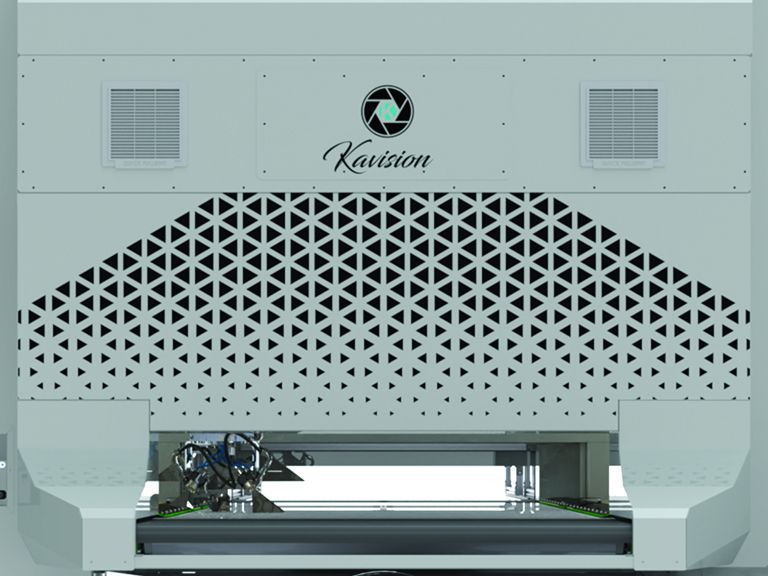

Opatentowany system K-VISION, który wykrywa produkty w 3D przy wejściu do maszyny, jest oferowany w standardzie. System wykrywa wymiary szerokości, wysokości i głębokości produktów w milimetrach przy wejściu do maszyny i automatycznie przygotowuje zlecenie pracy do lakierowania w czasie rzeczywistym, bez potrzeby jakichkolwiek danych CAM. Jednorodność lakierowania powierzchni malowanego przedmiotu jest określana numerycznie. Dane te są wykorzystywane do tworzenia dodatkowej trasy malowania.
K-BOTIC wyposażony jest w komputer przemysłowy, który umożliwia zarówno kontrolę wszystkich funkcji, jak i parametrów pracy. Te parametry można zapisać i załadować na dotykowym ekranie komputera panelu sterowania.
K-BOTIC jest standardowo wyposażony w 5-osiowe ramię kartezjańskie i 2 pistolety Airmix na ramieniu. Dzięki temu za pomocą tej samej maszyny można nakładać zarówno lakiery, jak i kleje.

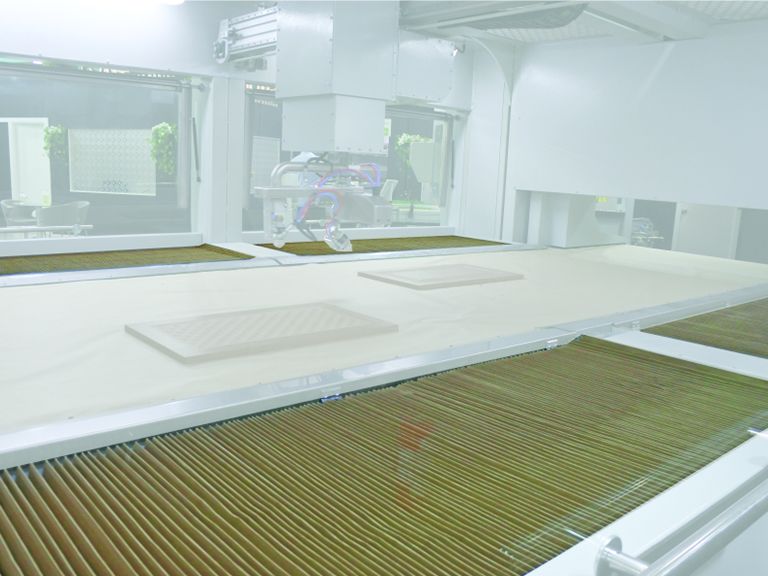

K-BOTIC wyposażony jest w wentylator wyciągowy o wydajności 18.000 m3/h, do filtracji nadmiaru lakieru. Jest łatwy w konserwacji i wymianie dwustopniowych filtrów papierowy. Duża powierzchnia filtracji gwarantuje lepszą dystrybucję powietrza, co przekłada się na równomierne wykończenie i zachowanie czystego wnętrza maszyny.

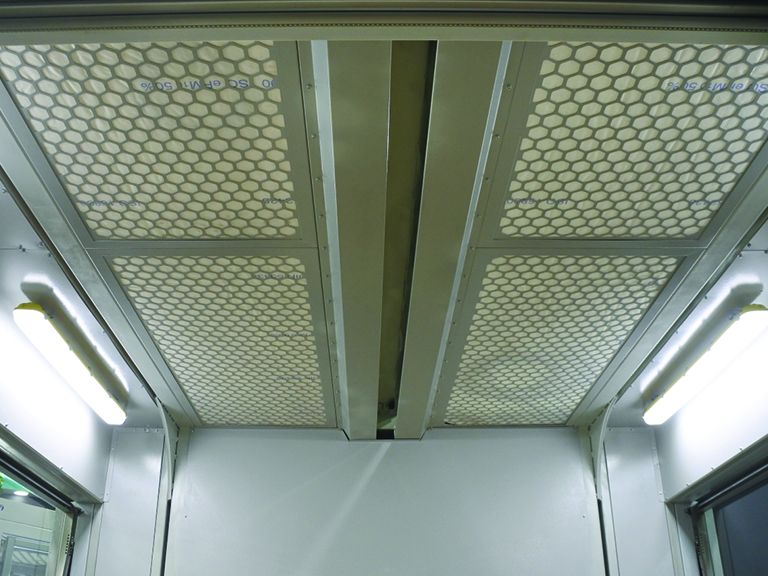

Wentylatory rurowe sterowane falownikiem (6 szt.), które tłoczą powietrze do wnętrza kabiny przez filtry F5, umieszczono na dachu kabiny K-BOTIC. W ten sposób ciśnienie w kabinie jest stale utrzymywane w równowadze i zapobiega się przedostawaniu się pyłu z otoczenia do maszyny. Ciśnienie w kabinie jest utrzymywane na stałym poziomie żądanej wartości za pomocą PID za pomocą przekaźnika.
W standardzie oferowany jest automatyczny system smarowania zapewniający płynną i długotrwałą pracę maszyny poprzez samoczynne smarowanie łożysk liniowych i prowadnic ramion posuwisto-zwrotnych.

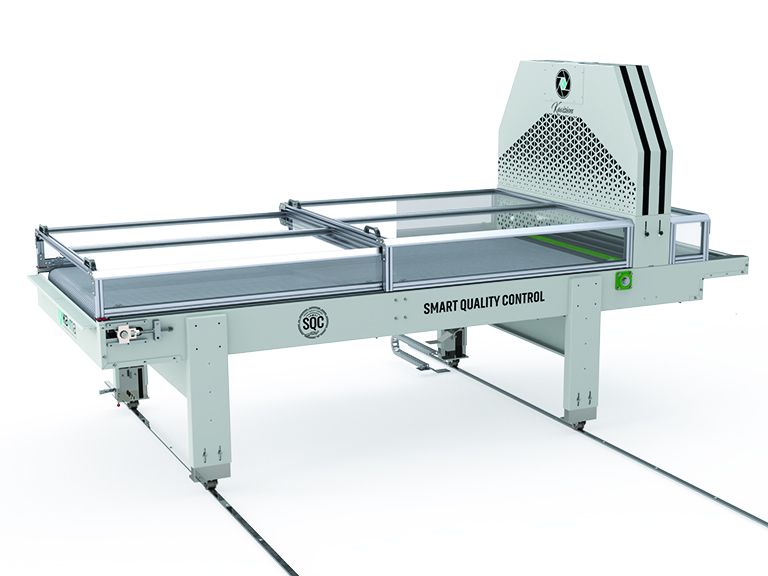

K-BOTIC może być opcjonalnie wyposażony w kamerę przemysłową oraz system kontroli jakości na wyjściu z maszyny. Ten opatentowany system KA-MA wykonuje zdjęcia lakierowanych detali i przeprowadza kontrolę jakości przy pomocy sztucznej inteligencji oraz maksymalizuje produktywność poprzez zatwierdzanie lub odrzucanie.

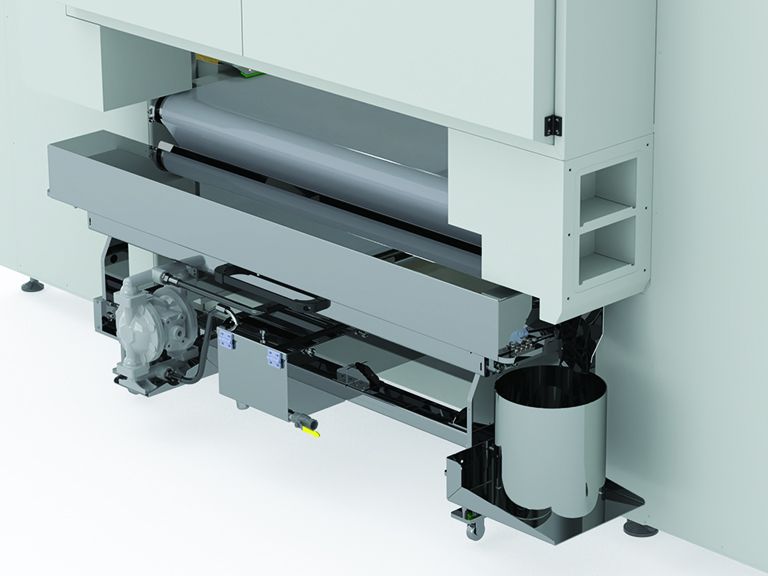

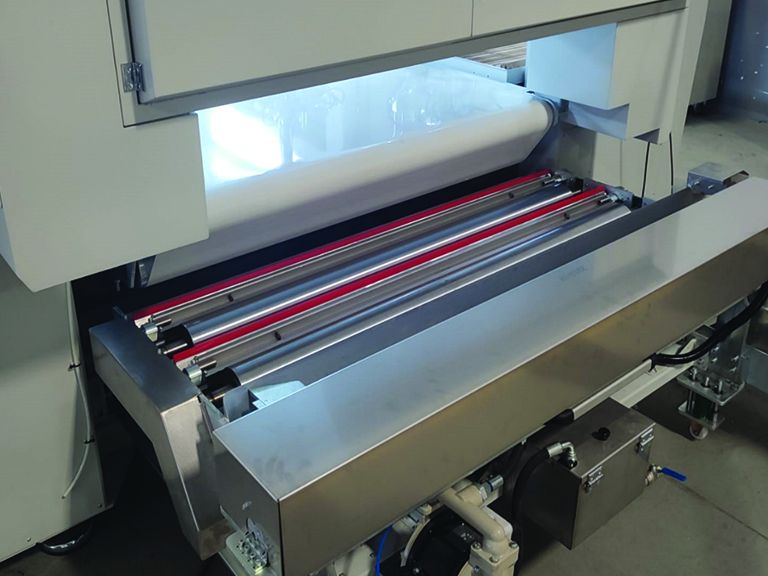

K-BOTIC może być wyposażony w przenośnik taśmowy, która idealnie nadaje się do regeneracji lakieru (dzięki systemowi do odzyskiwania lakieru i czyszczenia taśmy). Ten system może zapewnić oszczędność lakieru nawet do 30% w produkcji masowej.
Robot lakierniczy K-BOTIC może być wyposażony w dwa ramiona robota w zależności od potrzeb (opcja dodatkowo płatna). Szybkość lakierowania można podwoić lub dokonać szybkiej zmiany koloru, ponieważ ramiona mogą pracować niezależnie. 2 ramiona mogą pracować razem w sposób ciągły, co pozwala na malowanie z bardzo dużą prędkością.
