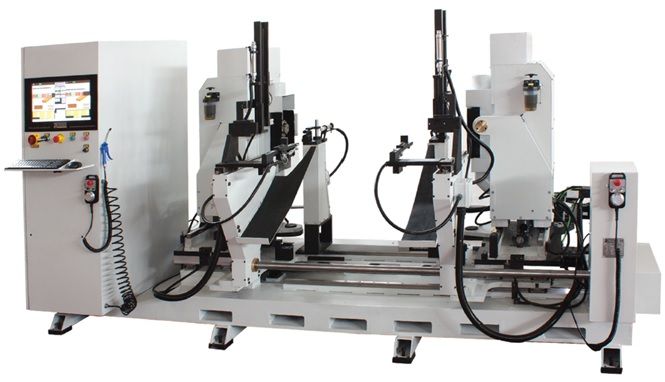

Czopiarka dwustronna DRT.D2.CNC DINCMAK

Z powodu czasowego problemu z wysyłaniem zapytania przez formularz kontaktowy prosimy korespondencję kierować bezpośrednio na email: info@77bluemachine.pl

Narzędzia do maszyn

Projektowanie linii

lista producentów

Producent:

miesięcy gwarancji

Czas realizacji ustalany indywidualnie

Ze względu na bardzo dobre przygotowanie merytoryczne oraz duże doświadczenie w branży wykonujemy bardzo często kompleksowe projekty technologiczne łącznie z wyposażeniem, uruchomieniem i szkoleniem załogi.

DRUKUJ STRONĘ PRODUKTU pdf

SPECYFIKACJA PRODUKTU

Obydwa końce przedmiotu są obrabiane w tym samym czasie. W trakcie procesu pneumatyczne zaciski przytrzymują obrabiany przedmiot i zapobiegają utracie jego pozycji. Automatyczny zespół podający zapewnia bezpieczny transport detalu do centrum obróbczego, a wykonany model jest podawany przed operatora. Dzięki specjalnie opracowanemu oprogramowaniu MACRO wymiary czopów można programować parametrycznie i zapisywać w pamięci. Za pomocą Czopiarki DRT.D2.CNC możliwe jest wykonanie wszelkiego rodzaju końcówek czopów, takich jak okrągłe, kwadratowe, kątowe i zakrzywione.

DANE TECHNICZNE

DANE TECHNICZNE			DRT.D2 - 5 osi NC	DRT.D2 - 11 osi NC
Wymiary elementu obrabianego		Długość	Min. 300 mm - Maks. 1.000 mm
		Szerokość	Min. 10 mm - Maks. 100 mm
		Wysokość	Min. 10 mm - Maks. 50 mm
Wymiary wykonywanego czopa		Szerokość	Min. 5 mm - Maks. 100 mm
		Wysokość	Min. 5 mm - Maks. 50 mm
		Głębokość	Min. 5 mm - Maks. 45 mm
Zakres pionowego kąta obrotu agregatów			(- 10º) - (+ 25º)
Zakres poziomego kąta obrotu agregatów			(0º) - (+ 45º)
Zakres kąta czopa na końcu powierzchni			(0º) - (+ 90º)
Osie NC	X1 - X2 - Szerokość czopa		0,8 kW (servo)	0,8 kW (servo)
	Y1 - Y2 - Wysokość czopa		0,8 kW (servo)	0,8 kW (servo)
	H1 - H2 - Kąt pionowy		Ust. manualnie	0,8 kW (servo)
	C1 - C2 - Kąt poziomy		Ust. manualnie	0,8 kW (servo)
	B1 - B2 - Odległość zaciskowa		Ust. manualnie	0,8 kW (servo)
	P - Dystans między agregatami		0,8 kW (servo)	0,8 kW (servo)
Moc silnika wrzeciona			(4 kW / 7.500 obr./min) x 2
Średnica narzędzia			Æ 70/115 mm - otwór Æ 25 mm
Zacisk elementów			Pneumatyczny
Automatyczny podajnik z magazynkiem			Pneumatyczny
Wymiary maszyny			380 x 180 x 200 cm
Waga maszyny			2.000 kg
