SPECYFIKACJA PRODUKTU

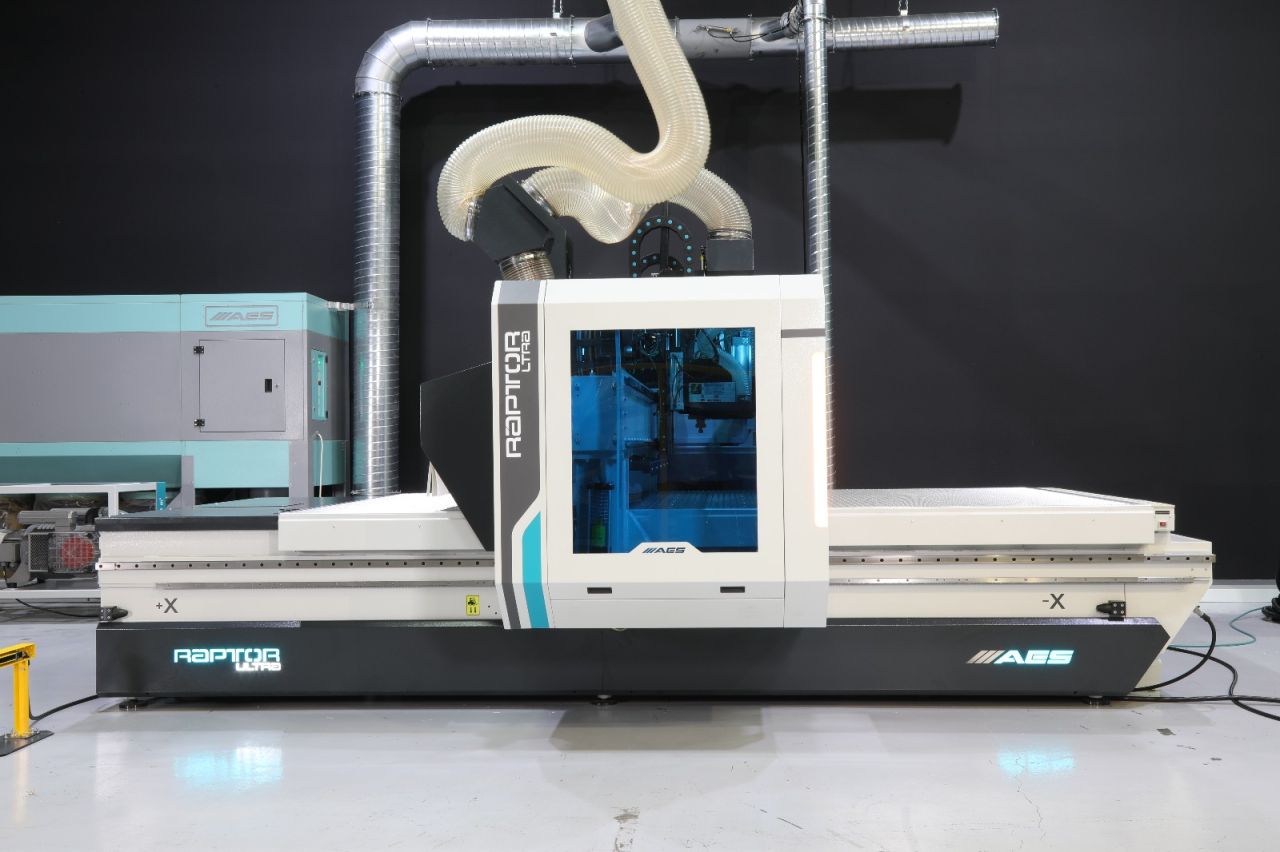

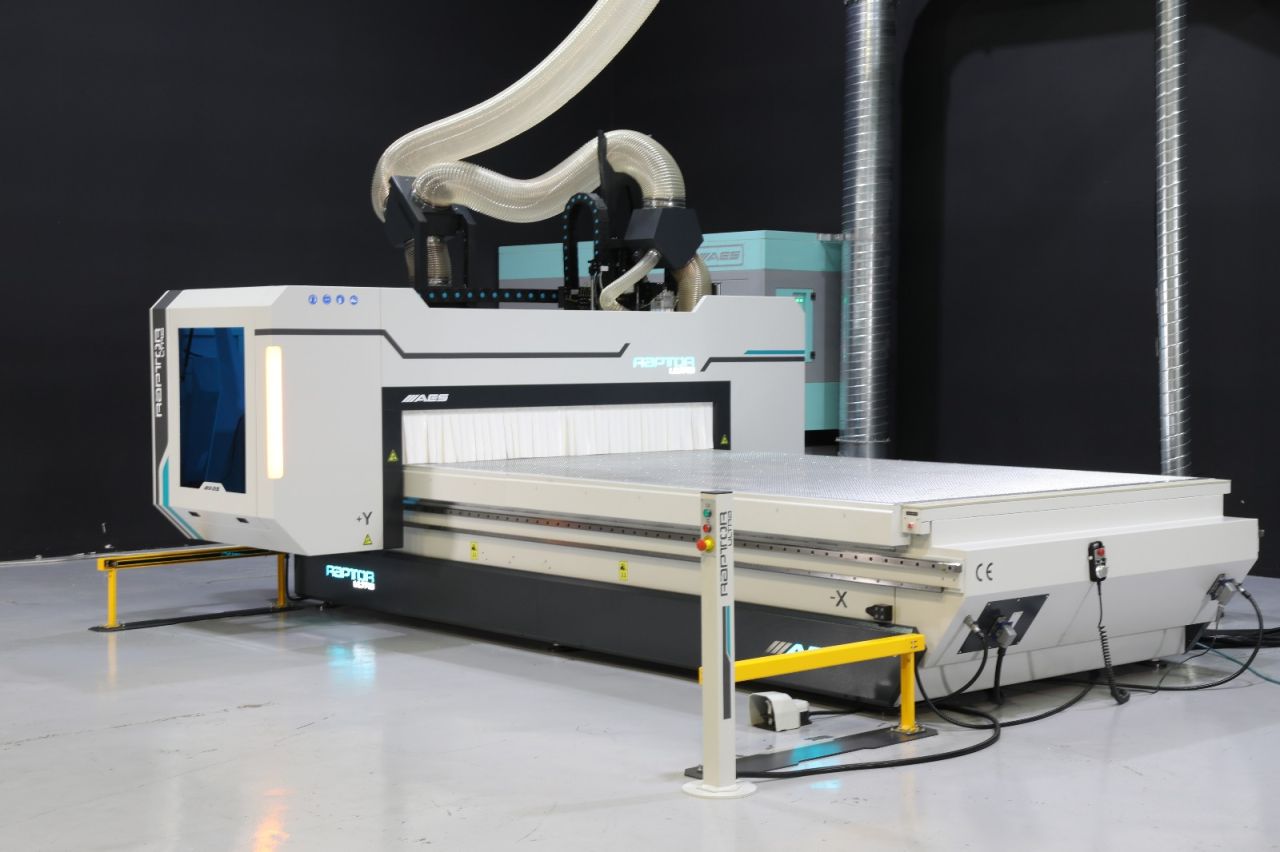

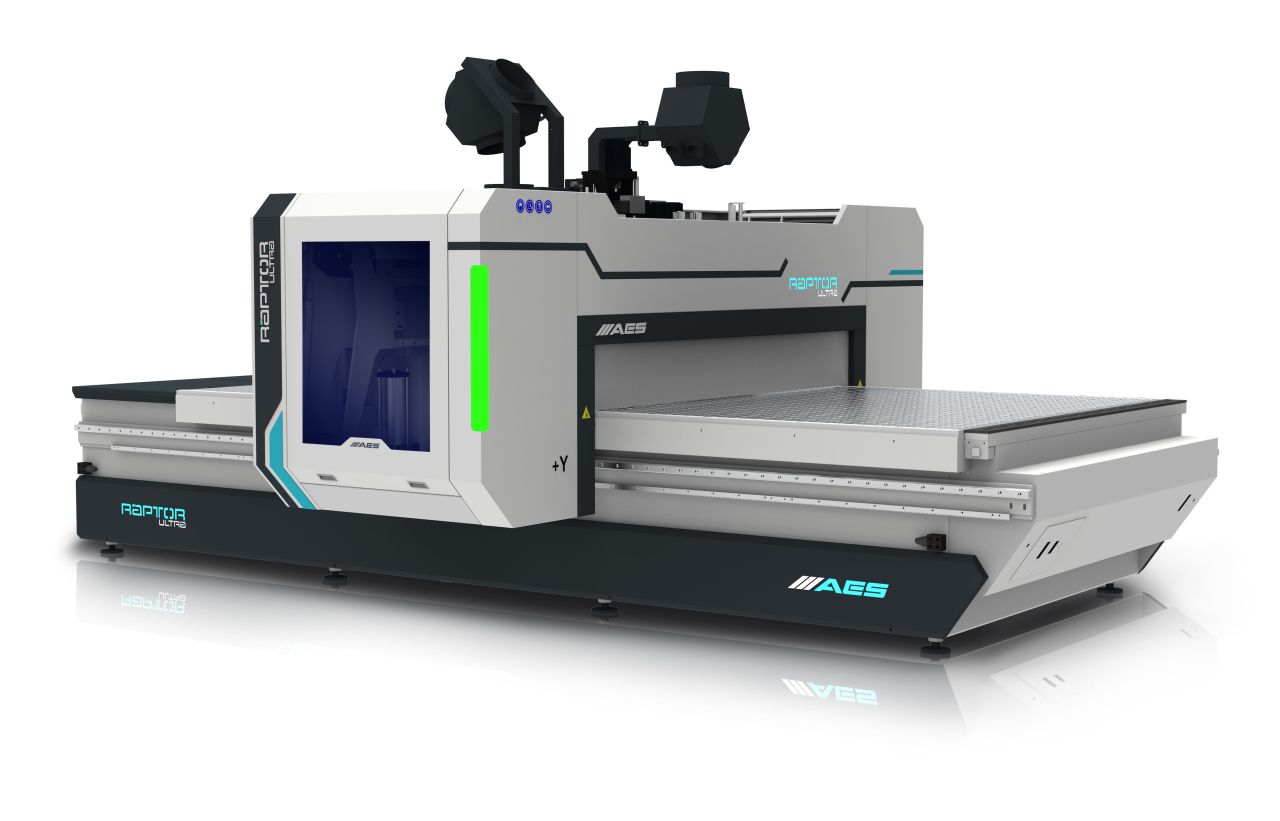

RAPTOR ULTRA to w pełni automatyczna linia produkcyjna przeznaczona dla firm zajmujących się masową produkcją. Została zaprojektowana w celu oferowania rozwiązań high-end poprzez zwiększenie wydajności produkcji. Automatyzuje całą produkcję z jednostkami załadunkowymi, rozładowczymi i etykietującymi w logice produkcji masowej i minimalizuje potrzebę operatorów.

Wysokiej jakości 5-osiowy silnik RAPTOR ULTRA pozwala na osiągnięcie najlepszych rezultatów przy dużej prędkości i maksymalnej precyzji we wszystkich złożonych zastosowaniach obróbczych, w tym 3D.

Nasze maszyny z serii ULTRA oferują rozwiązania przemysłowe zapewniające maksymalną wydajność nawet w przypadku najbardziej delikatnych projektów i procesów.

Seria ULTRA wesprze Cię we wszystkich Twoich potrzebach dzięki elastycznym konfiguracjom, optymalizując prędkość i precyzję operacji dzięki systemowi bramowemu umożliwiającemu doskonałe przyspieszenie. Zapewnia, że osiągniesz najlepsze rezultaty obróbki, jakie możesz sobie wyobrazić, dzięki swojej konstrukcji korpusu eliminującej nawet niewielkie drgania.

Dostępne są wersje maszyny o rozmiarach roboczych (YX): 1300 x 2500, 1300 x 3700, 1600 x 3200, 1600 x 4000, 2100 x 2800, 2100 x 3200, 2100 × 3700, 2100 x 4200. Wysokość osi Z 200 mm.

ZOBACZ PREZENTACJĘ PRODUKTU

MOCNE STRONY

Dzięki wysokiej jakości silnikowi wrzeciona HSK F63 o mocy 9 kW gwarantuje najlepsze rezultaty przy dużej prędkości i maksymalnej precyzji we wszystkich zastosowaniach obróbczych, w tym 3D.

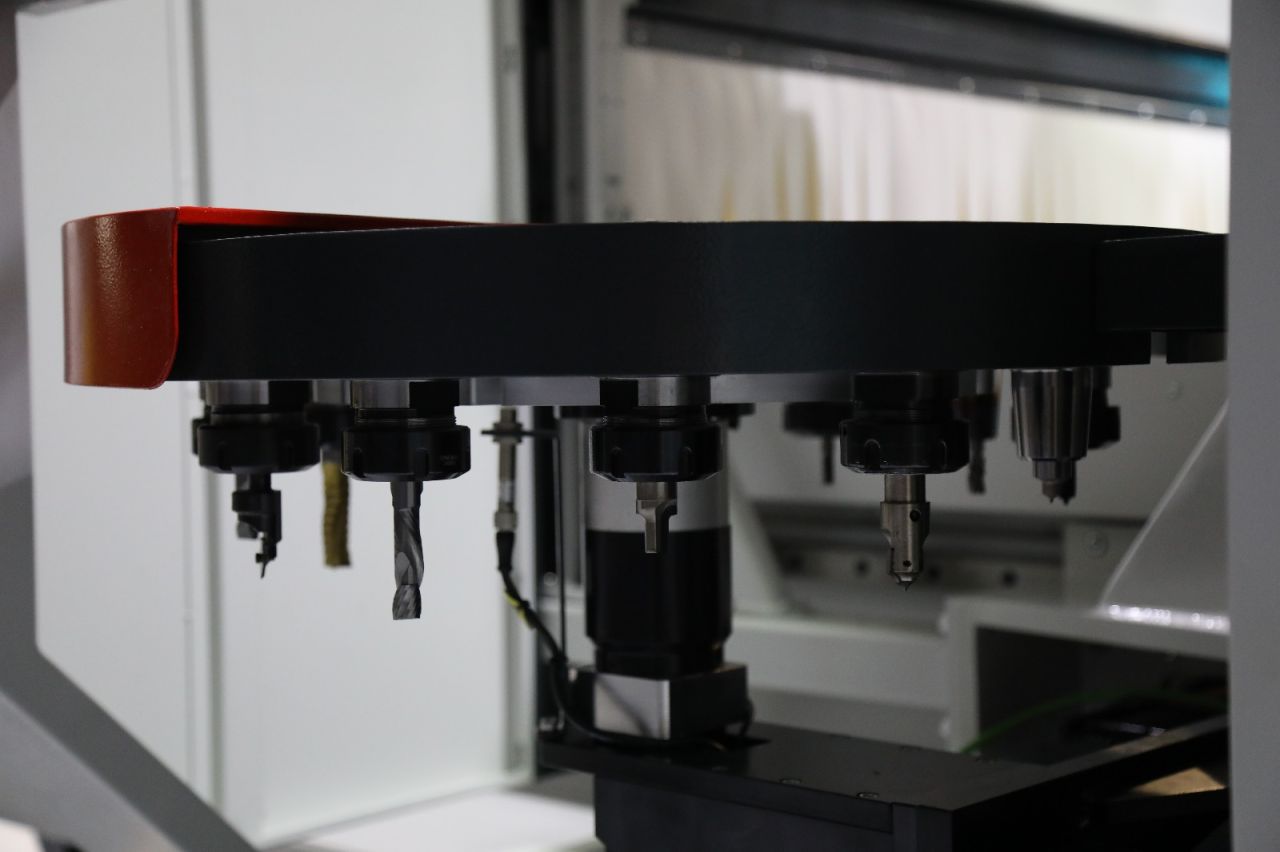

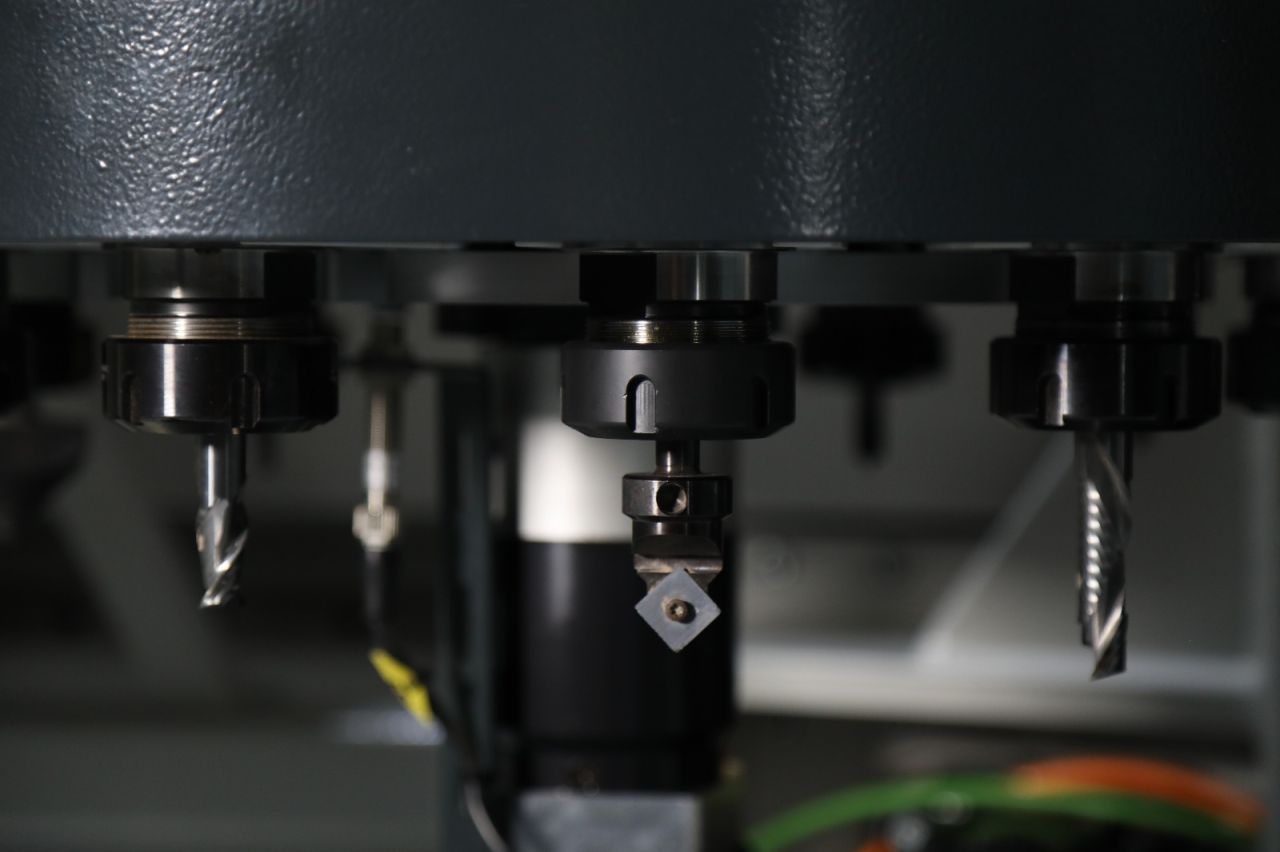

Szybka wymiana narzędzi dzięki obrotowemu 12 pozycyjnemu magazynkowi, skracająca czas obróbki
Możliwość zastosowania różnego typu agregatów.

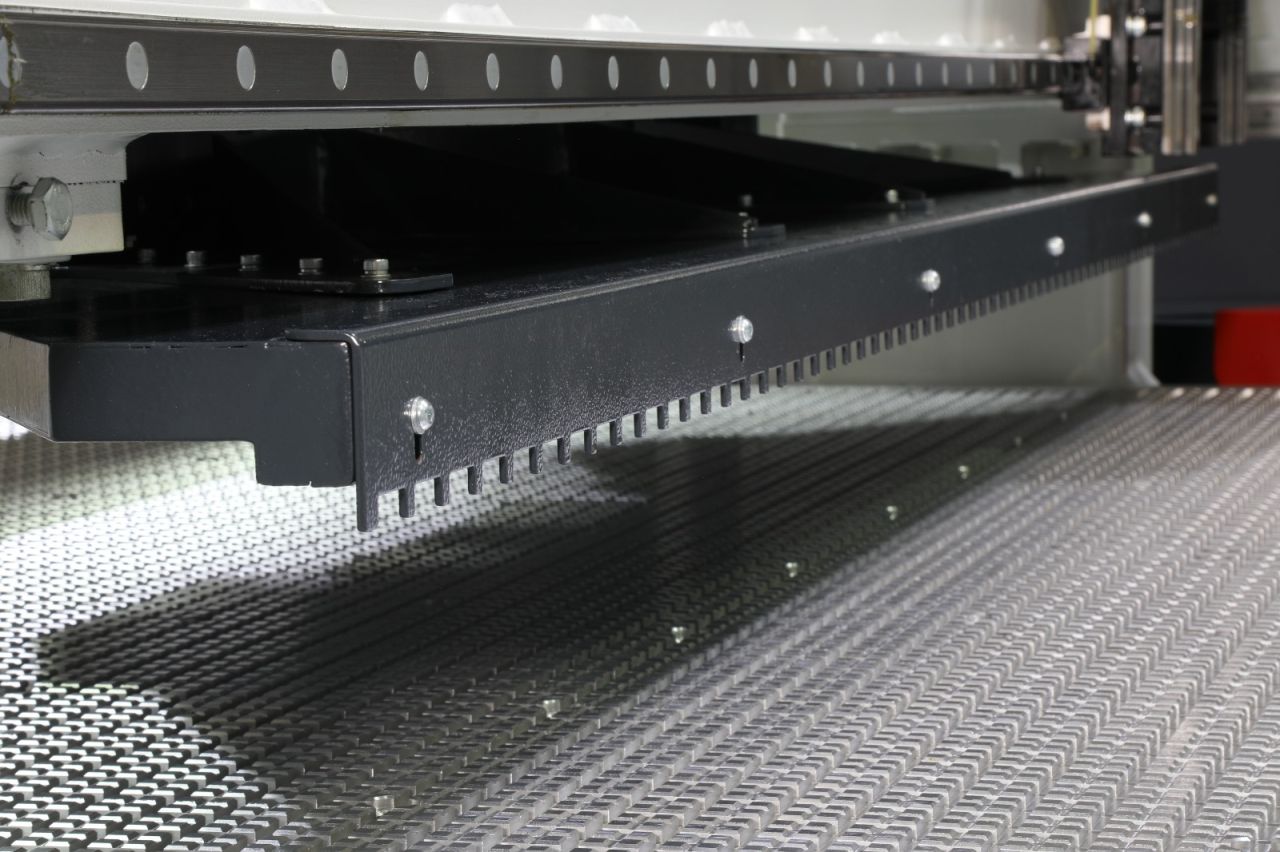

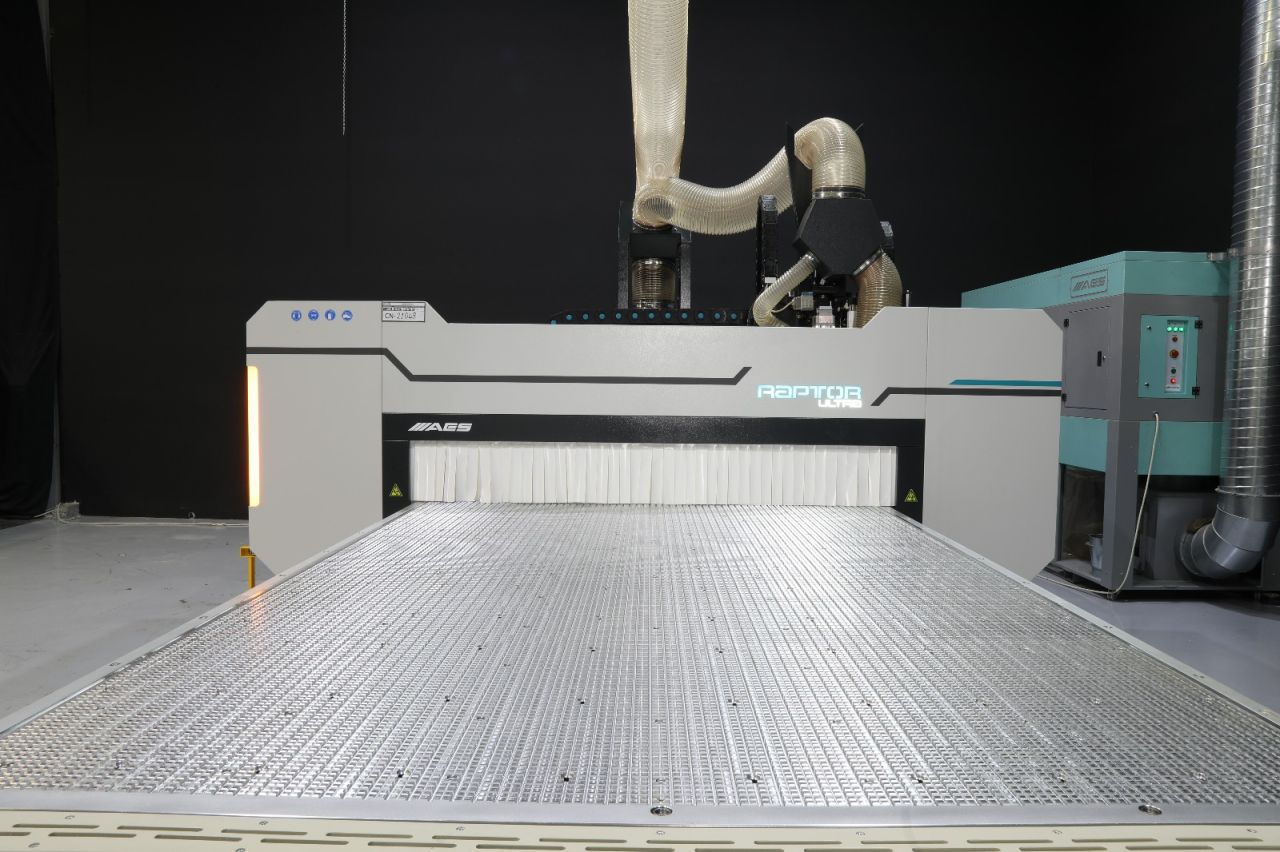

Stół roboczy maszyny można podzielić na wiele stref próżniowych zgodnie z potrzebami. Wiele stref próżniowych zapewnia mocniejszy chwyt podczas operacji i zapobiega poślizgowi części (2 do 10 stref w zależności od modelu). Wysokowydajna, wydajna pompa próżniowa (250 m3/h) zapewnia mocny chwyt ciętych elementów. Będzie wspierać Twoje operacje przez wiele lat dzięki bezproblemowej konstrukcji i niskim kosztom konserwacji. W maszynach o polu obróbczy większym niż 2100 x 3700 mm stosuje się dwie pompy wysokiej wydajności.
Centralny układ smarowania automatycznie smaruje maszynę w 21 różnych punktach.
Sterowanie osią za pomocą silników serwo. Najnowocześniejsze silniki umieszczone na każdej osi zapewniają precyzyjne przyspieszenie przy dużej prędkości (X-100, Y-100, Z-20 m/min).
Wysokiej jakości prowadnice zębate. Lista i zębatka o niskim poziomie wibracji, dynamiczne i o wysokiej jakości są używane w maszynie, aby zapewnić najlepsze rezultaty przy dużych prędkościach.
Skróć czas obróbki dzięki niestandardowym opcjom zespołów wiertniczych. W standardzie agregat typu 10V (10 wrzecion wiertniczych).
Opcje bezpieczeństwa zostały zaprojektowane tak, aby zapobiegać nieautoryzowanemu dostępowi do obszaru roboczego w celu maksymalizacji bezpieczeństwa życia. Te opcje bezpieczeństwa, które są zaprojektowane zgodnie z normami WE (znak CE), zminimalizują ryzyko wypadków przy pracy w procesach produkcyjnych.
Jednostka sterująca nowej generacji jest zasilana przez komputer zaprojektowany do operacji przemysłowych. Umożliwia szybkie i łatwe wykonywanie procesów.
Program CAD/CAM AES WOP został zaprojektowany tak, aby spełnić wszystkie Twoje potrzeby projektowe. Łatwy w użyciu interfejs i zaawansowane funkcje pozwalają na przygotowanie elastycznych i w pełni funkcjonalnych projektów. Może być używany w szerokim zakresie obszarów, od projektowania po zmiany położenia części, od definicji przedmiotu obrabianego do symulacji 3D, optymalizacji części narzędzi i wykorzystania parametrycznego. Zmień swoje projekty w rzeczywistość dzięki oprogramowaniu, które działa w pełni kompatybilnie z maszyną.
Dostępna jako pojedyncza maszyna lub może być zestawiona w linii z automatycznym podnośnikiem i załadunkiem oraz rozładunkiem i jednostką czyszczącą. Dodatkowo przenośnik odbiorczy z opcjonalną drukarką etykiet.
